Intel 15核心CPU高清图赏

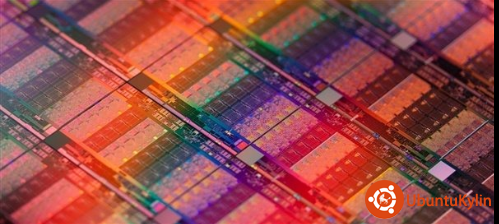

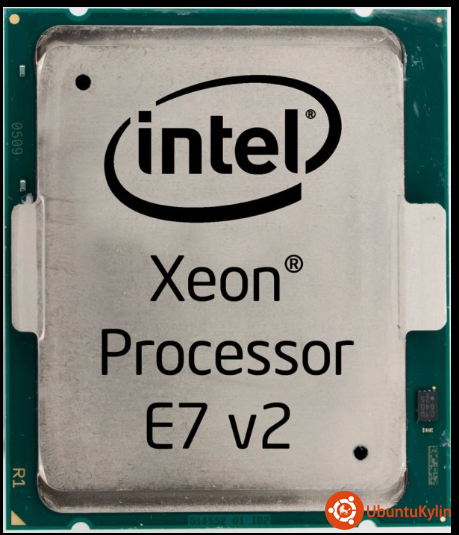

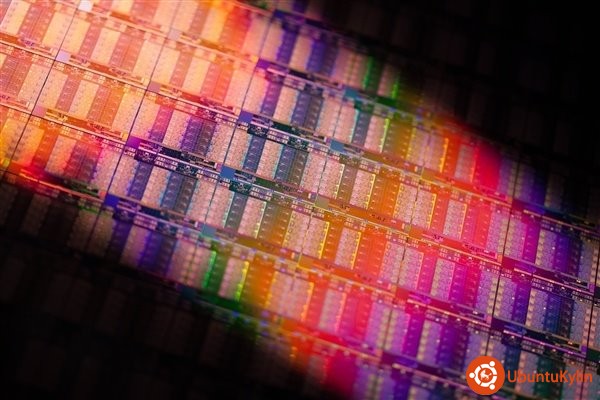

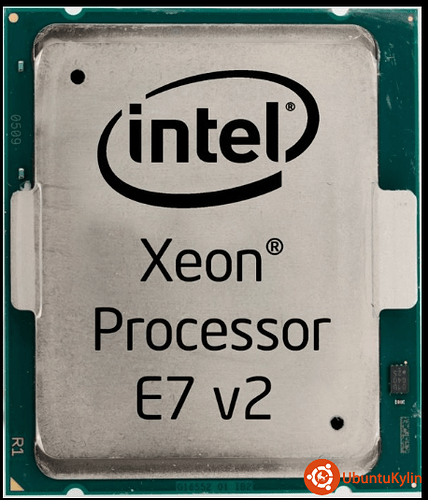

ntel今天正式发布了Xeon E7 v2系列处理器,头戴多个光环——全球首款15核心、Intel史上最多核心、服务器史上最强性能/最多内存。这货定位(和价格)之高,和普通消费者甚至土豪都没什么关系,但却是Intel技术实力的最好代表。AMD Opteron 6300系列虽然号称有16个核心,但一方面每两个核心才是一个完整的模块,另一方面又是两个8核心封装在一起而来的,技术含量自然低很多Xeon E7 v2却是原生设计的15个核心,内部按照5×3的行列布局,每颗核心都搭配着2.5MB三级缓存,同时还有四通道内存,每颗处理器可搭配多达1.5TB。这样组成的一套八路系统内,你可以得到最多120个物理核心、240个逻辑核心、300MB三级缓存、12TB内存。此外,封装接口也抛弃了上代的专用型LGA1567,改而使用目前高端领域通用的LGA2011。按照惯例,Intel在发布产品的同时放出了一系列福利,尤其是一组超高清图片展示了处理器真身、晶圆、内核,可以清楚地看到核心、缓存、内存控制器等内部模块的布局。1.jpg





超牛叉这个!!!!光刻技术就不说了。。。。。

我就想知道他的频率怎么调节?

这个要去问频率了。。。。。

光刻听说是佳能的光刻机

那几张图看起来很酷!

感谢分享

不清楚 不过精度应该很高

:handshake

看来龙芯3c的16核不会远了,期待2.0Ghz的主频

:handshake

服务器将来是ARM的天下了。。。。。。。

确实看起来好酷 现在各种电脑硬件的翻新速度实在是快

:handshake

现在龙芯还在研发吗??

如果是不需要外部时钟就能工作的CPU,肯定运算速度快!

这个要看未来工艺的发展了,不好说啊!

希望高手们继续努力。。。。。

看来我要申请专利才行啊!

:victory::handshake
